Página de inicio Página de inicio Hobby y jardín Instrumentos de medición Analizador de red vectorial Nano VNA-H4 V4.3 10 kHz–1,5 GHz, pantalla táctil de 4", batería de 1950 mAh, negro, analizador y sintonizador de antenas
Analizador de red vectorial Nano VNA-H4 V4.3 10 kHz–1,5 GHz, pantalla táctil de 4", batería de 1950 mAh, negro, analizador y sintonizador de antenas
Analizador de red vectorial Nano VNA-H4 V4.3 10 kHz–1,5 GHz, pantalla táctil de 4", batería de 1950 mAh, negro, analizador y sintonizador de antenas 1
-31 %
Analizador de red vectorial Nano VNA-H4 V4.3 10 kHz–1,5 GHz, pantalla táctil de 4", batería de 1950 mAh, negro, analizador y sintonizador de antenas 1
Analizador de red vectorial Nano VNA-H4 V4.3 10 kHz–1,5 GHz, pantalla táctil de 4", batería de 1950 mAh, negro, analizador y sintonizador de antenas 2
Analizador de red vectorial Nano VNA-H4 V4.3 10 kHz–1,5 GHz, pantalla táctil de 4", batería de 1950 mAh, negro, analizador y sintonizador de antenas 3
Analizador de red vectorial Nano VNA-H4 V4.3 10 kHz–1,5 GHz, pantalla táctil de 4", batería de 1950 mAh, negro, analizador y sintonizador de antenas 4
Analizador de red vectorial Nano VNA-H4 V4.3 10 kHz–1,5 GHz, pantalla táctil de 4", batería de 1950 mAh, negro, analizador y sintonizador de antenas 5
Analizador de red vectorial Nano VNA-H4 V4.3 10 kHz–1,5 GHz, pantalla táctil de 4", batería de 1950 mAh, negro, analizador y sintonizador de antenas 6

Analizador de red vectorial Nano VNA-H4 V4.3 10 kHz–1,5 GHz, pantalla táctil de 4", batería de 1950 mAh, negro, analizador y sintonizador de antenas

Medición de SWR, impedancia, S11/S21 y diagrama de Smith de antenas, cables y filtros. Control táctil, USB-C y en el paquete kit de calibración SMA con cables. Descripción completa
En stock
Envío 1,59 €
30 días para devolver el producto
PVP 205,00 €
139,69 €
Ahorra: 65,31 €
Compra segura Compra segura
Más de 1,000,000 de envíos entregados
Los vendedores en nuestra plataforma ya han entregado con éxito más de un millón de envíos.
Devoluciones en 30 días sin justificación
¿El producto no es adecuado? No hay problema, puede devolverlo al vendedor dentro de los 30 días sin necesidad de justificación.
Garantía de compra segura
Comprar con nosotros no implica ningún riesgo. Si su pedido no llega o se pierde, le reembolsaremos su dinero de inmediato.
La satisfacción del cliente es nuestra prioridad
Siempre hacemos todo lo posible para garantizar la satisfacción del cliente.
Más de 5 años en el mercado
Durante más de 5 años, nuestros clientes han podido confiar en nosotros.
Índice de reclamaciones de productos muy bajo
Menos del 1% de los productos vendidos han sido reclamados.
Reducimos nuestra huella de carbono
Con su pedido, contribuye a la plantación de un árbol como compensación por la huella de carbono (colaboramos en la plantación de árboles).
Resumen
Analizador de red vectorial Nano VNA-H4 V4.3 10 kHz–1,5 GHz, pantalla táctil de 4", batería de 1950 mAh, negro, analizador y sintonizador de antenas

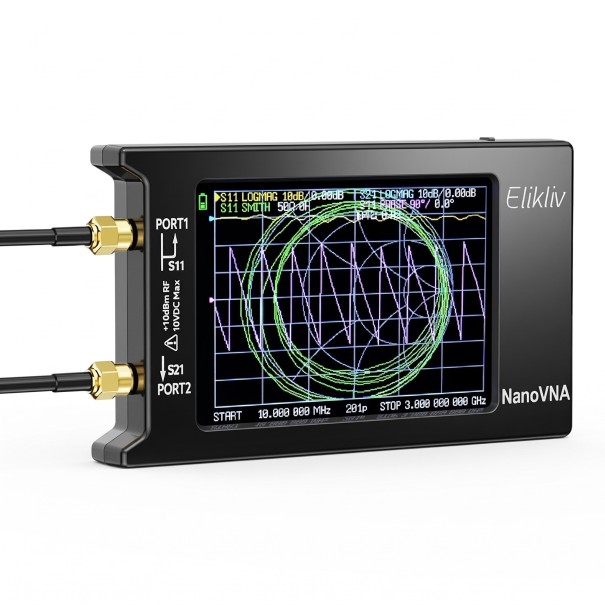

El analizador de red vectorial Nano VNA-H4 V4.3 es un dispositivo compacto para medir antenas, cables, filtros y otros circuitos de alta frecuencia. Funciona en rango de frecuencia de 10 kHz a 1,5 GHz y sirve como analizador de antenas y herramienta para sintonizar un sintonizador de antena. En dos puertos SMA mide los parámetros S11 y S21, por lo que puede evaluar la reflexión y la transmisión de la señal. Los resultados se muestran en una pantalla táctil de 4 pulgadas en forma de gráficos, diagrama de Smith o valores de SWR. Gracias a la batería incorporada y a la carcasa compacta negra, se puede utilizar en el taller o directamente junto a la antena.

  • Rango de frecuencia: 10 kHz – 1,5 GHz
  • Magnitudes medidas: parámetros S11 y S21, relación de ondas estacionarias (SWR), impedancia, fase, retardo, diagrama de Smith
  • Pantalla: táctil de 4", control táctil, con lápiz óptico o con el controlador rotativo en el lateral del dispositivo
  • Puertos: PORT1 (S11) y PORT2 (S21) con conectores SMA, entrada máxima +10 dBm RF y 10 V DC
  • Rango de medición: 70 dB (50 kHz – 300 MHz), 50 dB (300 – 600 MHz), 40 dB (600 – 900 MHz)
  • Precisión de frecuencia: < 0,5 ppm
  • Salida RF: -13 dBm (máximamente -9 dBm)
  • PSV del puerto: < 1,1
  • Alimentación: batería recargable incorporada de 1950 mAh, carga a través de USB-C
  • Interfaz: USB tipo C, modo de comunicación CDC (serie)
  • Color: negro
  • Uso: medición de antenas y cables, SWR y adaptación de impedancia, medición de duplexores de dos y tres bandas, aislamiento de puertos, atenuación de filtros
  • Contenido del paquete:
    • 1× analizador de red vectorial con batería incorporada de 1950 mAh
    • 2× cable SMA macho–macho RG316, 15 cm
    • 1× cable de datos USB tipo C
    • 1× cable USB-C – USB-C
    • 1× kit de calibración SMA OPEN, SHORT y LOAD
    • 1× adaptador SMA hembra–hembra
    • 1× lápiz táctil
    • 1× almohadilla táctil con lazo
    • 1× resumen de la estructura del menú

El Nano VNA-H4 V4.3 es adecuado para radioaficionados, técnicos y entusiastas de la electrónica de alta frecuencia que necesitan verificar las propiedades de antenas y cables. El dispositivo permite determinar la frecuencia de resonancia de la antena, el valor de SWR y la impedancia en todo el rango hasta 1,5 GHz. Los elementos de calibración incluidos y los cables de conexión permiten realizar la calibración y comenzar a medir inmediatamente después de desembalar. La batería incorporada y la carga a través de USB-C facilitan el trabajo fuera del taller. Gracias a sus dimensiones compactas, el analizador se transporta fácilmente junto con otro equipo de medición.
