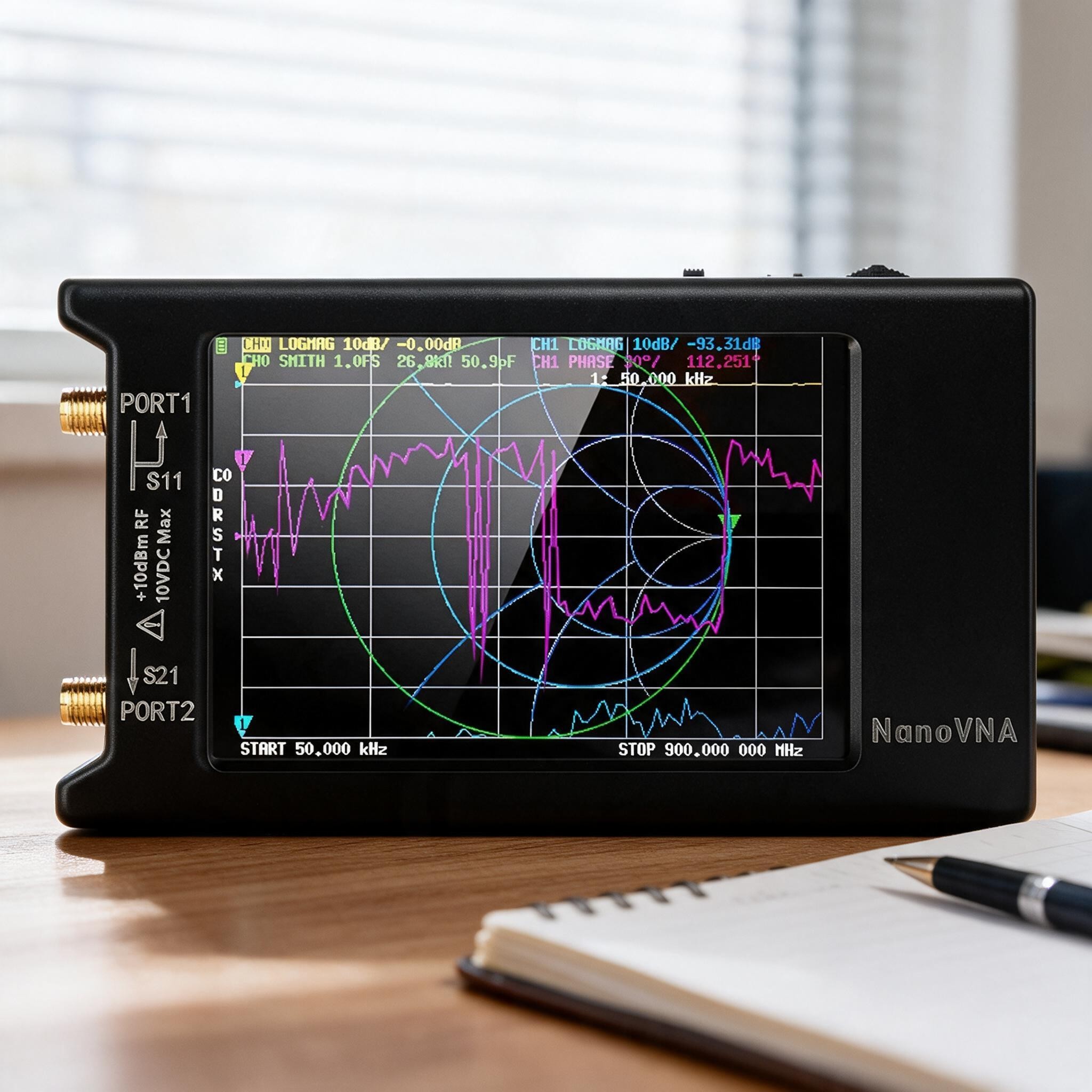

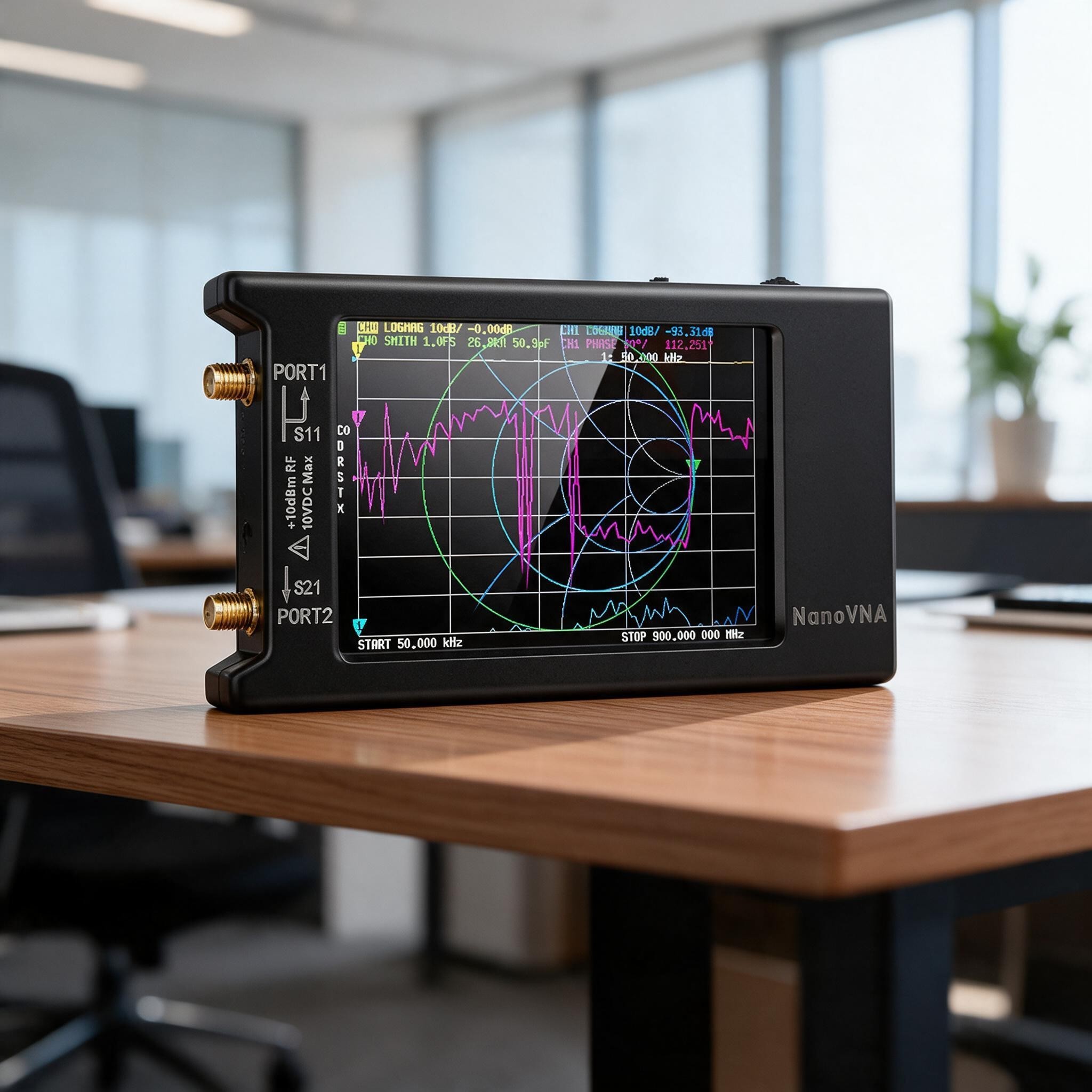

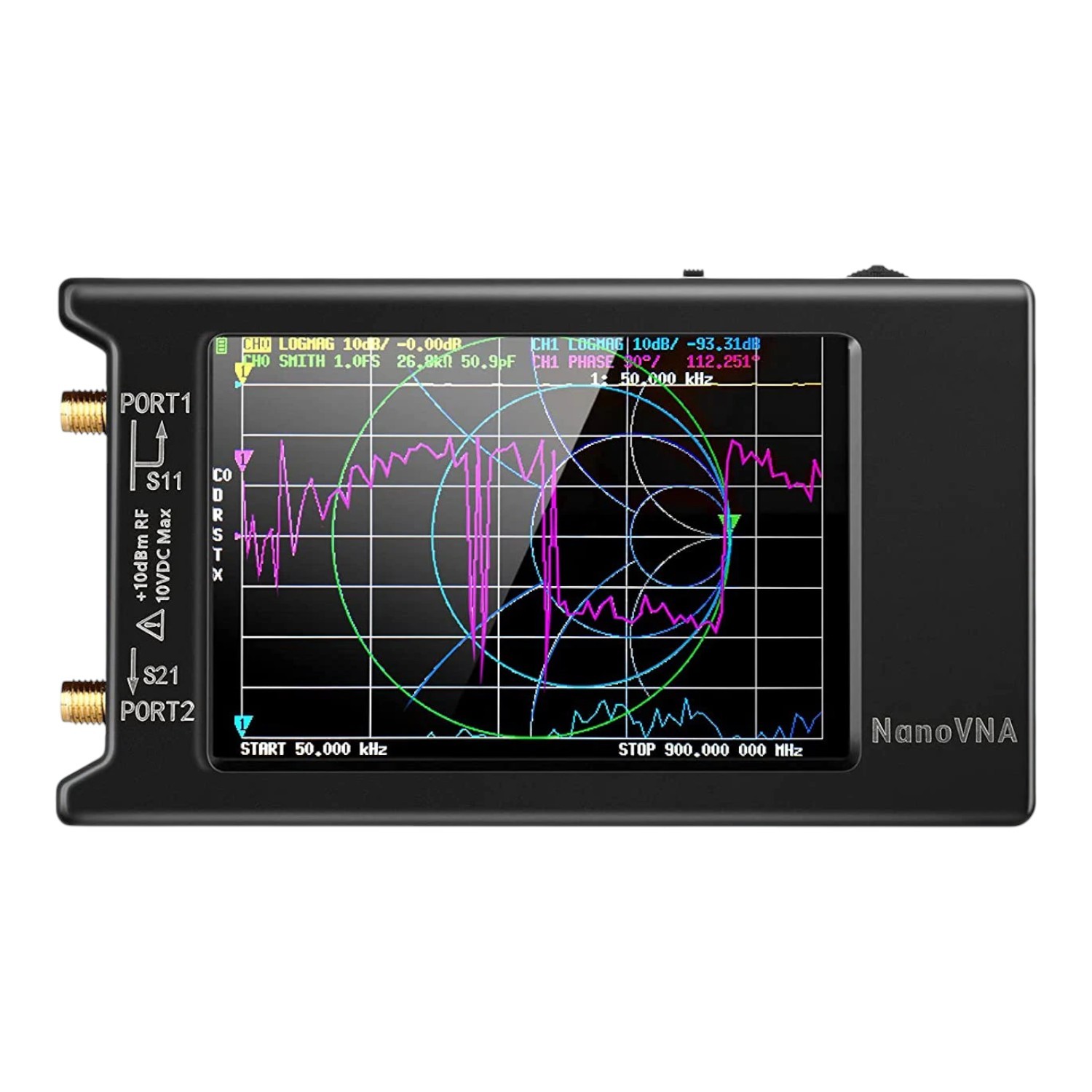

Analizador de antenas de red vectorial VNA 10 kHz–1,5 GHz, pantalla táctil de 2,8", batería de 650 mAh, carcasa de ABS, negro, sintonizador de antena
Ya tiene la cantidad máxima disponible en el carrito.
El analizador de antenas de red vectorial VNA cubre el rango de frecuencia 10 kHz–1,5 GHz. Se utiliza para medir antenas, cables coaxiales, filtros y otros circuitos de alta frecuencia. El dispositivo mide parámetros S, relación de onda estacionaria (SWR), impedancia, fase y retardo, y también muestra los resultados en el diagrama de Smith. El análisis en el dominio del tiempo (TDR) permite observar las características de la línea y localizar puntos de desajuste o fallos en el cable. El analizador se controla mediante una pantalla táctil o un interruptor multifuncional y se conecta a una computadora o teléfono a través de USB-C. Gracias a la batería incorporada, se puede medir incluso en el campo, por ejemplo, al ajustar antenas y configurar el sintonizador de antena directamente en el lugar de instalación.
- Rango de frecuencia: 10 kHz – 1,5 GHz
- Rango dinámico de medición: 70 dB en la banda de 50 kHz – 300 MHz, en bandas más altas menor
- Salida RF: -13 dBm (máximo -9 dBm)
- Precisión de frecuencia: < 0,5 ppm
- SWR del puerto: < 1,1
- Magnitudes medidas: parámetros S (S11, S21), SWR, impedancia, fase, retardo, diagrama de Smith y análisis en el dominio del tiempo TDR
- Pantalla: pantalla táctil TFT de 2,8" con resolución 320 × 240 px
- Control: táctil o mediante interruptor multifuncional (izquierda / OK / derecha)
- Puntos de calibración: 101, puntos de escaneo: 101
- Visualización: 4 trazas, 4 marcas, 5 posiciones de memoria para guardar configuraciones
- Interfaz: USB tipo C, modo de comunicación CDC (serial), conexión a PC y a la mayoría de teléfonos Android (no soporta iPhone)
- Almacenamiento: slot para tarjeta microSD de hasta 32 GB para guardar datos medidos
- Alimentación: USB 5 V / 120 mA, batería incorporada de 650 mAh, corriente de carga máxima 0,8 A
- Visualización del estado de la batería en la pantalla
- Conectores: 2× SMA (PORT1 – S11, PORT2 – S21), entrada máxima +10 dBm RF / 10 V DC
- Carcasa: negra, de plástico ABS
- Dimensiones de la placa de circuito: 54 × 85,5 × 11 mm (sin conectores ni interruptores)
- Uso: antenas de MF, KV (ondas cortas), VKV y UKV, balunes, cables, duplexores y filtros, medición de atenuación insertada y aislamiento de puertos

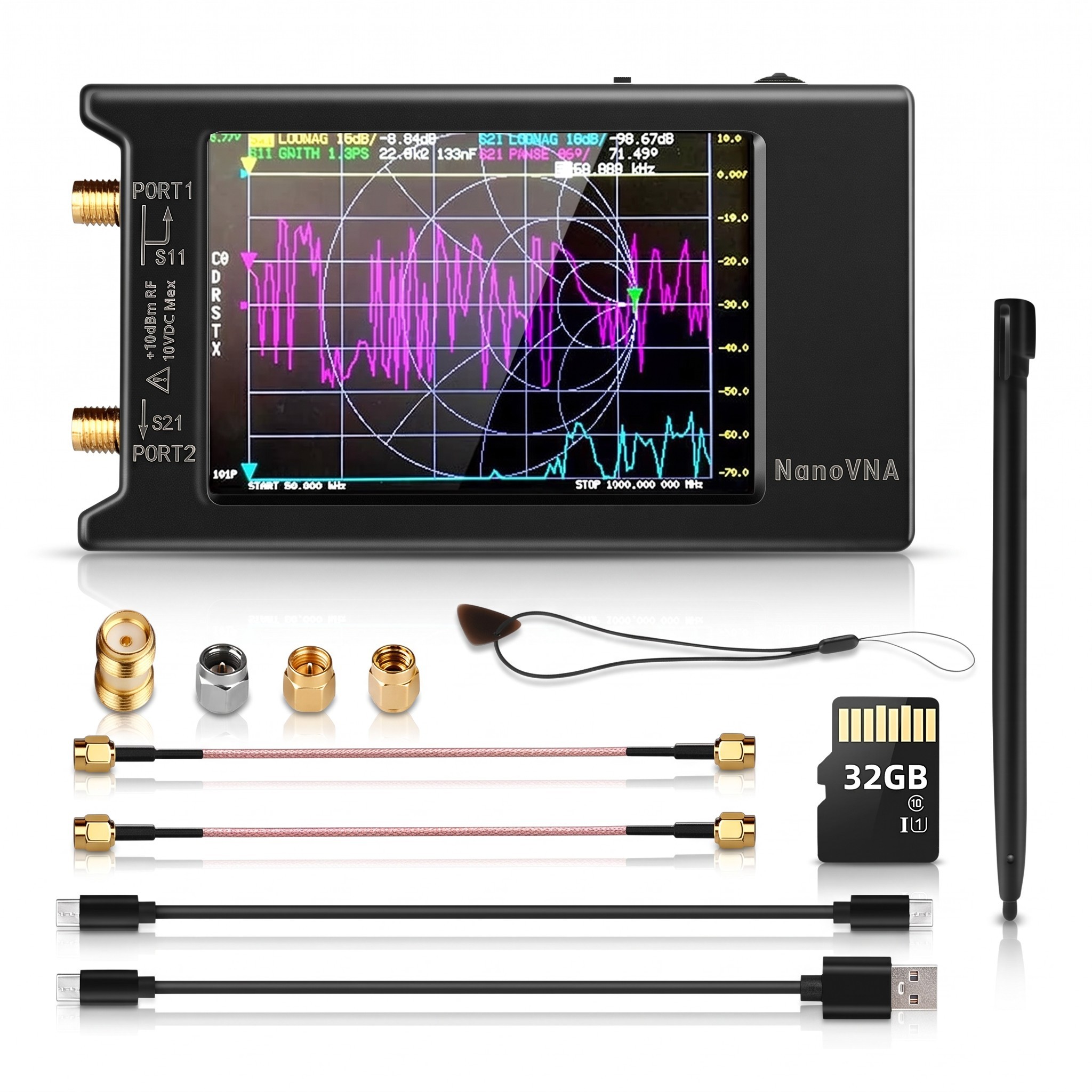

- Contenido del paquete: 1× analizador con pantalla táctil de 2,8" y batería de 650 mAh, 2× cable SMA RG174 de 20 cm (macho–macho), 2× conector SMA (hembra–hembra), 1× kit de calibración SMA SHORT, 1× kit de calibración SMA OPEN, 1× kit de calibración SMA LOAD, 1× cable de datos USB Tipo-C, 1× cable USB-C – USB-C, 1× lápiz táctil
El analizador está diseñado para radioaficionados, técnicos de servicio e interesados en electrónica de alta frecuencia que necesitan medir antenas en bandas de MF, KV, VKV y UKV. Permite el control de SWR y adaptación de impedancia. También mide la atenuación insertada de filtros y el aislamiento de puertos en duplexores de dos y tres bandas. Las dimensiones compactas y la batería incorporada facilitan la medición directamente en la antena sin alimentación externa. Los datos medidos se pueden guardar en una tarjeta microSD o transferir a una computadora a través de la interfaz USB-C. El kit de calibración SHORT, OPEN y LOAD está incluido en el paquete, por lo que la calibración se puede realizar sin accesorios adicionales.
