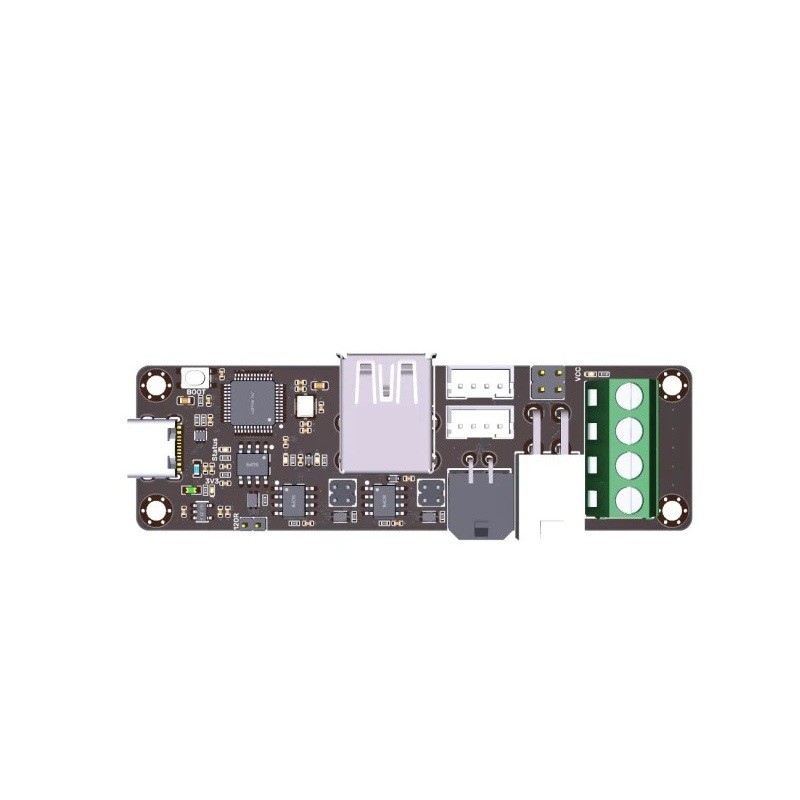

Adaptador U2C V2.1 con tres salidas CAN para convertir USB a bus CAN
El adaptador U2C V2.1 actúa como un convertidor entre el puerto USB y el bus industrial CAN, simplificando significativamente la conexión de impresoras 3D modernas con firmware Klipper. El bus CAN (Controller Area Network) es un sistema de comunicación utilizado en la industria que permite una larga transmisión de datos, alta resistencia a interferencias, baja latencia y la conexión de múltiples dispositivos en una sola línea. U2C V2.1 puede extender esta funcionalidad a impresoras domésticas comunes, lo que permite un funcionamiento más estable, un control más preciso y un cableado más limpio.
Esta versión está equipada con tres salidas CAN independientes, que facilitan la conexión paralela de múltiples módulos, como las placas EBB36 CAN o EBB42 CAN, así como otros componentes de expansión. El adaptador incluye protección contra descargas electrostáticas (ESD), por lo que no hay riesgo de dañar el puerto USB ni los dispositivos conectados. El acabado de la placa ENIG asegura una larga vida útil, alta conductividad y una confiable resistencia a la oxidación.
U2C V2.1 opera en un rango de voltaje de 12–24 V y sus conectores están claramente distribuidos: puerto USB-C, entrada CAN-IN, tres salidas CAN-OUT, puntos de indicación, terminales de alimentación y circuitos de protección. El adaptador también se puede utilizar para actualizar el firmware de los dispositivos y soporta la configuración en el sistema Klipper. Es ideal para conectar Raspberry Pi, la placa de control Octopus PRO y módulos de extrusión CAN, resultando en un cableado significativamente más simple y profesional para toda la impresora.
Instalación
1) Conecte el adaptador a Raspberry Pi usando USB-C.
2) Conecte la alimentación de 12–24 V según la polaridad indicada en los terminales.
3) Conecte la rama principal del bus CAN a la entrada CAN-IN.
4) Conecte los módulos (por ejemplo, EBB36 o EBB42) a las tres salidas CAN-OUT.
5) Verifique la fijación de los cables y la correcta orientación de los mismos.
6) En Klipper, configure la identificación de los dispositivos CAN y complete la configuración.
Explicación de las abreviaturas
CAN – bus de comunicación de datos con alta resistencia y baja latencia.
USB-C – puerto universal para alimentación y transmisión de datos.
ESD – protección contra descargas electrostáticas.
ENIG – acabado dorado de las placas de circuito para mayor precisión y durabilidad.
Compatibilidad
Compatible con placas EBB36 CAN, EBB42 CAN, Octopus PRO, placas base que soportan el bus CAN, Raspberry Pi y otros módulos que utilizan comunicación CAN dentro de Klipper. Se pueden conectar múltiples dispositivos simultáneamente.
Contenido del paquete
1× adaptador U2C V2.1 (3 salidas CAN)
U2C V2.1 es un elemento confiable y eficiente que mejora drásticamente la estabilidad y simplicidad de la conexión de impresoras 3D modernas.
