Placa de control EBB 42 CAN para impresoras 3D Soporte de bus CAN Control preciso de la cabeza de alimentación Monitoreo de vibraciones ADXL345 Sensores de temperatura

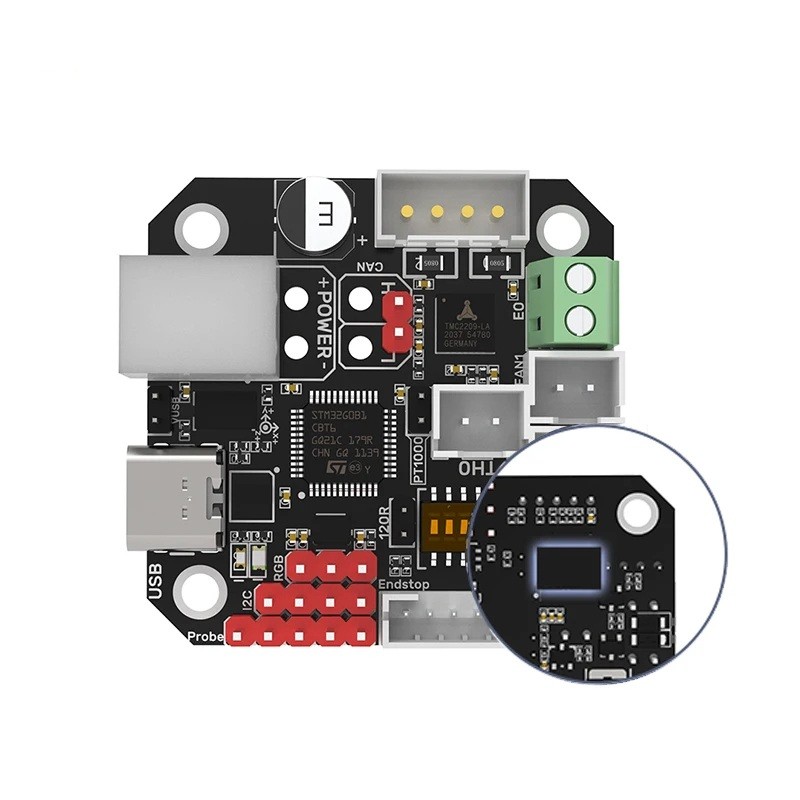

La placa de control EBB 42 CAN está diseñada para usuarios que necesitan un control estable de la cabeza de alimentación, mediciones precisas de temperatura y una transmisión de datos confiable en impresoras 3D. La placa utiliza el bus CAN, que es un sistema de datos que garantiza una comunicación rápida, segura y robusta entre las distintas partes del dispositivo. Gracias a esto, se puede reducir significativamente la cantidad de cableado y lograr una mayor fiabilidad. En la placa se encuentra un chip de medición ADXL345, que registra las vibraciones durante los movimientos de la impresora. Estos datos permiten compensar las oscilaciones y mejorar la calidad de la superficie de los modelos impresos. El módulo de control TMC2209 está diseñado para el motor de la cabeza de alimentación y asegura su funcionamiento silencioso, suave y preciso. La placa soporta sensores de temperatura PT100 y PT1000, que se pueden conectar en configuración de dos hilos o cuatro hilos, lo que se elige mediante un interruptor. También hay elementos de protección contra descargas electrostáticas y sobretensiones, asegurando así un funcionamiento seguro y duradero. Los conectores están claramente etiquetados y permiten la conexión de motores, ventiladores, interruptores, iluminación y elementos de datos. También se puede activar la resistencia de terminación de 120R para el correcto funcionamiento del bus CAN.
Características y ventajas principales:
-
Bus CAN para una comunicación estable, rápida y segura con un mínimo de cableado.
-
Chip ADXL345 para el monitoreo de vibraciones y la posibilidad de compensarlas.
-
Módulo TMC2209 para el control preciso del motor de la cabeza de alimentación.
-
Soporte para sensores PT100 y PT1000 con selección del tipo de conexión.
-
Elementos de protección contra descargas y sobretensiones para un funcionamiento seguro y una larga vida útil.
-
Resistencia de terminación de 120R controlada por un puente.
-
Alimentación seleccionable a través de USB para configuraciones.
-
Contenido del paquete: 1x placa de control EBB 42 CAN.
Instrucciones de instalación:
La placa se fija al motor de la cabeza de alimentación mediante tornillos estándar. Después de la fijación mecánica, se conecta el bus CAN y se elige si activar la resistencia de terminación de 120R según la longitud del cable. A continuación, se conecta la alimentación, el motor, los ventiladores, los sensores de temperatura y los interruptores. Si se necesita alimentación independiente a través de USB, se establece la posición correspondiente del puente. El chip de medición ADXL345 se conecta a la placa principal de la impresora para calibrar las vibraciones. En el sistema Klipper, se configura posteriormente la comunicación CAN y se establecen los parámetros según el motor y la impresora utilizados.
Esta versión de la placa proporciona a los usuarios una solución estable, precisa y moderna para el control de la cabeza de alimentación y funciones relacionadas. Permite reducir la cantidad de cableado, aumentar la estabilidad de la transmisión de datos y obtener un control más preciso sobre todo el proceso de impresión. Gracias a la medición de vibraciones, es posible lograr superficies de mayor calidad y mayor precisión. Se trata de una solución técnica confiable, adecuada para la modernización y nuevas construcciones de impresoras 3D. El usuario apreciará los conectores claros, la fácil instalación y la amplia compatibilidad con sistemas modernos basados en el bus CAN.
