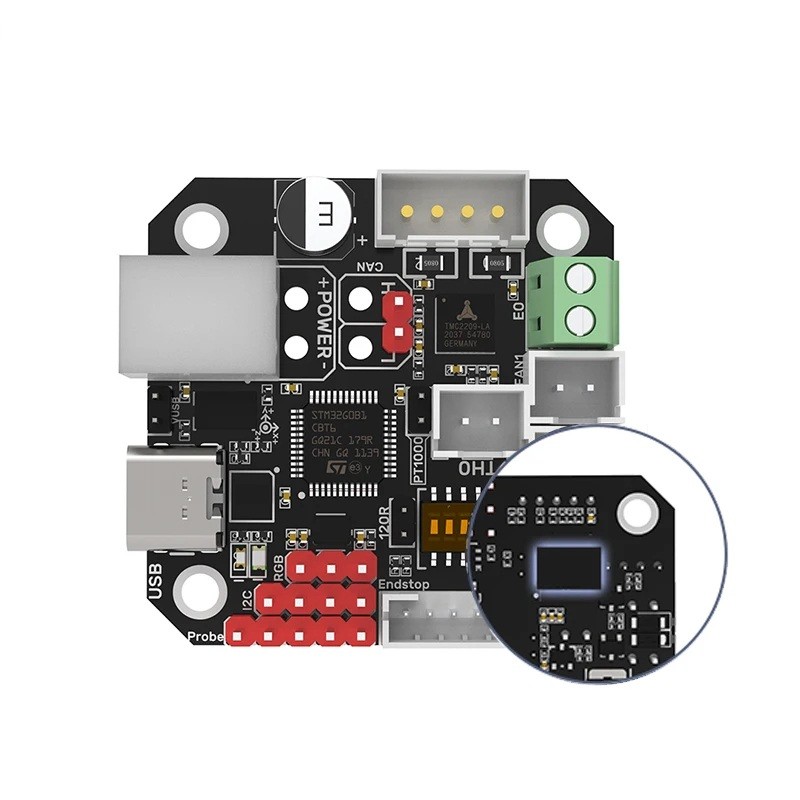

Placa de control EBB 42 CAN con convertidor MAX31865 Soporte para bus CAN Control de cabezal de alimentación Monitoreo de vibraciones ADXL345 Sensores de temperatura
La placa de control EBB 42 CAN con convertidor MAX31865 está diseñada para usuarios que necesitan mediciones de temperatura precisas, comunicación estable y control confiable del cabezal de alimentación en impresoras 3D. Combina soporte para bus CAN, el chip de medición ADXL345 y el convertidor MAX31865, que se utiliza para lecturas muy precisas de los sensores PT100 y PT1000. El bus CAN es un sistema de datos que permite la transmisión rápida y segura de datos entre placas, lo que aumenta significativamente la estabilidad y confiabilidad de la impresión. El chip ADXL345 registra las vibraciones del movimiento de la impresora, lo que permite la compensación de las oscilaciones y mejora la calidad de la superficie de los modelos. El control del motor del cabezal de alimentación está a cargo del módulo TMC2209, que asegura un funcionamiento silencioso y preciso. La placa incluye elementos de protección contra descargas electrostáticas y sobretensiones, lo que aumenta la vida útil de todo el sistema. Los conectores claramente etiquetados permiten una fácil conexión de motores, sensores, ventiladores, interruptores y líneas de datos.
Características y ventajas principales:
-
Bus CAN para una transmisión de datos estable y rápida con un mínimo de cableado.
-
Convertidor MAX31865 para lecturas digitales muy precisas de los sensores PT100 y PT1000.
-
Chip ADXL345 para monitoreo de vibraciones y su compensación en el proceso de impresión.
-
Módulo TMC2209 para control suave, silencioso y preciso del motor del cabezal de alimentación.
-
Elementos de protección contra descargas electrostáticas y sobretensiones para un funcionamiento seguro.
-
Opción de activar la resistencia de terminación de 120R.
-
Alimentación conmutada a través de USB.
-
Contenido del paquete: 1x placa de control EBB 42 CAN con MAX31865.
Instrucciones de instalación:
La placa se fija al motor que impulsa el cabezal de alimentación mediante tornillos de montaje comunes. Luego se conecta el bus CAN, pudiendo activar la resistencia de terminación de 120R según la longitud del cable entre las placas. A continuación, se conecta el cable de alimentación, el motor, los ventiladores, los interruptores y los sensores de temperatura. El convertidor MAX31865 asegura lecturas precisas de los sensores PT100 y PT1000, que se conectan según el tipo de su configuración de resistencia. Si se necesita alimentación a través de USB, se ajusta la posición correspondiente del jumper. El chip de medición ADXL345 se conecta a la placa principal de la impresora para calibrar las vibraciones. En el sistema Klipper, se configura la comunicación CAN, se asigna la identificación del dispositivo y se ajustan los parámetros de control del cabezal de alimentación.
Esta versión de la placa proporciona opciones de control y medición ampliadas, adecuadas tanto para usuarios exigentes como para construcciones profesionales de impresoras 3D. El convertidor MAX31865 aumenta significativamente la precisión de las mediciones de temperatura, lo cual es importante al trabajar con materiales más sensibles. La reducción del cableado gracias al bus CAN mejora la estabilidad del sistema y facilita la instalación. Gracias a la conexión integral del control del motor, la medición de vibraciones y la captura precisa de temperatura, esta placa es una solución técnica confiable para una impresión duradera y de calidad. El usuario apreciará la instalación sencilla, la amplia compatibilidad y la alta estabilidad de funcionamiento.
