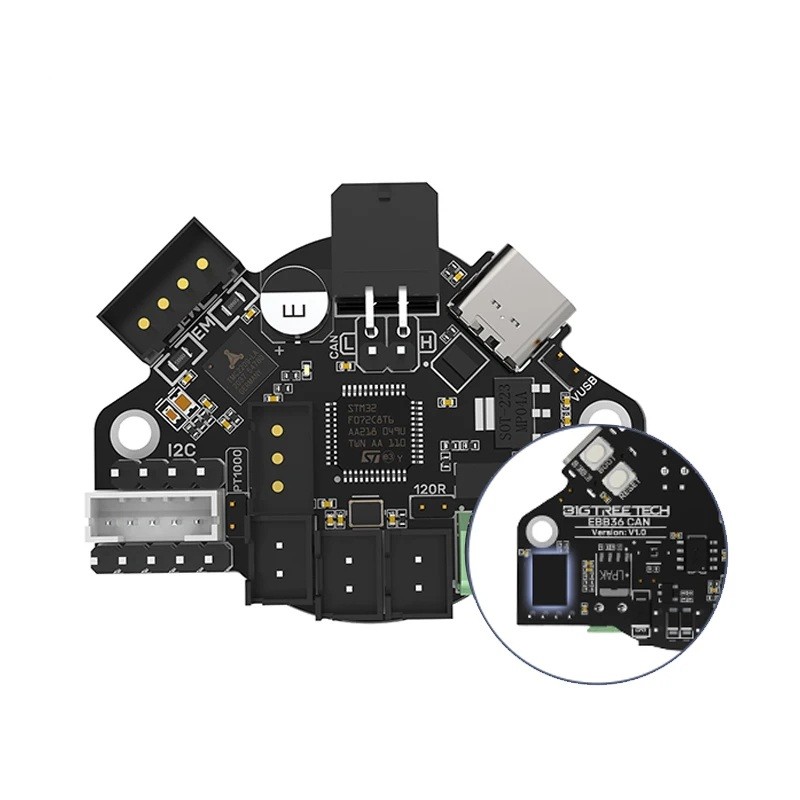

Placa de control EBB 36 CAN para impresoras 3D Soporte de bus CAN Control preciso de la cabeza de impresión Monitoreo de vibraciones ADXL345 Sensores de temperatura
La placa de control EBB 36 CAN está diseñada para usuarios que desean aumentar la precisión, estabilidad y fiabilidad de su impresora 3D. Sirve como un módulo adicional colocado en la cabeza de impresión, donde asegura el control del motor, la medición de vibraciones y la transmisión de datos a través del bus CAN. El bus CAN es un sistema de datos originalmente utilizado en la industria automotriz y permite una comunicación estable, rápida y segura incluso a mayores distancias. La placa incluye un chip ADXL345 que registra las vibraciones y permite a la impresora ajustar el movimiento para reducir las resonancias y mejorar la calidad de la superficie. El módulo de control TMC2209 permite un funcionamiento silencioso, suave y preciso del motor de la cabeza de impresión. La placa soporta sensores PT100 y PT1000, que permiten mediciones de temperatura muy precisas y se pueden conectar con cableado de dos o cuatro hilos.
Principales características y ventajas:
-
Comunicación estable a través del bus CAN, que asegura una transmisión de datos segura y fiable sin interferencias.
-
Chip de medición ADXL345 que permite la calibración de vibraciones y mejora la calidad de impresión.
-
Módulo TMC2209 para un control silencioso y preciso del motor de la cabeza de impresión.
-
Soporte para sensores de temperatura PT100 y PT1000 con tipo de conexión intercambiable según sea necesario.
-
Elementos de protección contra descargas electrostáticas y sobretensiones que aseguran un funcionamiento seguro de la placa.
-
Opción de activar la resistencia de terminación de 120R para el correcto funcionamiento del bus CAN.
-
Fuente de alimentación intercambiable a través de USB o entrada de alimentación principal.
-
Conectores claramente etiquetados para motor, ventiladores, sensores, interruptores y iluminación.
-
Contenido del paquete: 1x placa de control EBB 36 CAN.
Instrucciones de instalación:
La placa se fija al motor de la cabeza de impresión mediante tornillos estándar. Después de la fijación mecánica, se conectan el bus CAN, el cable de alimentación, el motor, los sensores de temperatura y los ventiladores. Dependiendo de la longitud del cableado, se activa o desactiva la resistencia de terminación de 120R mediante un puente. Si es necesario un suministro independiente a través de USB, se ajusta la posición correspondiente del puente. El chip ADXL345 se conecta mediante un cable de datos a la placa principal de la impresora para poder realizar la calibración de vibraciones. En el sistema Klipper, se configura posteriormente la comunicación CAN y se establecen los parámetros necesarios.
Esta versión de la placa es adecuada para modernizar impresoras más antiguas así como para nuevas construcciones. El usuario obtendrá un control más preciso de la cabeza de impresión, una mejor regulación de la temperatura y la posibilidad de utilizar mediciones de vibraciones. Además, la placa simplifica el cableado y aumenta la estabilidad de todo el sistema. Gracias a la combinación de control, medición y elementos de protección, es una solución fiable para una impresión de calidad, larga vida útil y funcionamiento seguro. El usuario apreciará la fácil instalación, la clara identificación de los conectores y la alta compatibilidad con sistemas modernos. Se trata de una solución diseñada para aquellos que desean lograr una mayor precisión y resultados profesionales.
