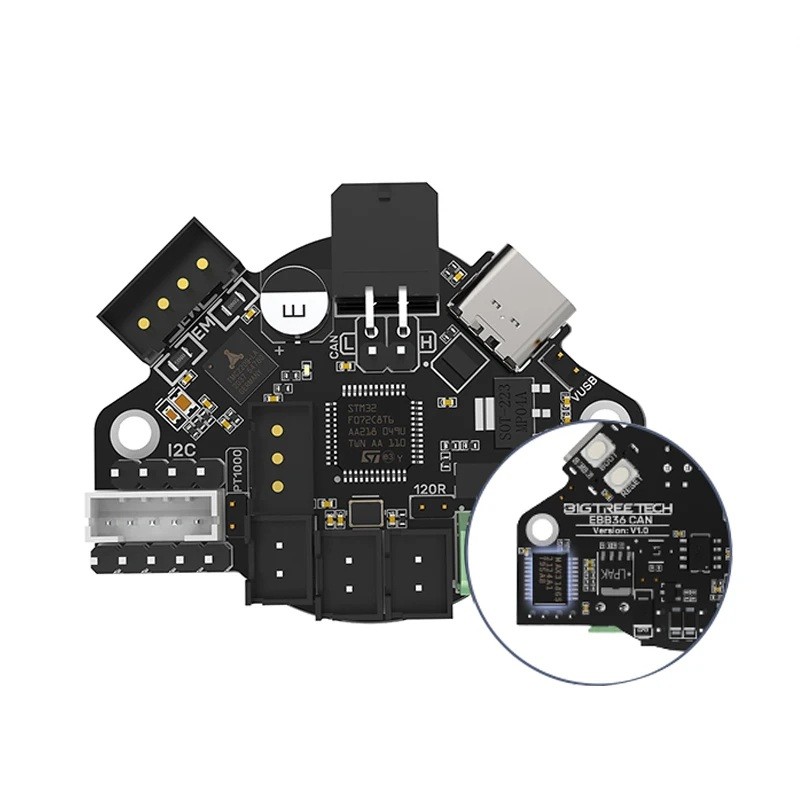

Placa de control EBB 36 CAN con convertidor MAX31865 Soporte para bus CAN Control preciso de la cabeza de alimentación Sensores de temperatura PT100 PT1000
Esta versión de la placa EBB 36 CAN está ampliada con el convertidor MAX31865, que permite mediciones de temperatura muy precisas con sensores tipo PT100 y PT1000. El convertidor MAX31865 convierte la señal de resistencia de estos sensores en un valor digital, proporcionando así datos de temperatura fiables para el control de la cabeza de alimentación y otras partes de la impresora. La base de la placa es el bus CAN, que es un sistema de comunicación que permite un intercambio de datos rápido, estable y seguro incluso a largas distancias. El chip de medición integrado ADXL345 se utiliza para monitorear las vibraciones durante el movimiento y ayuda a limitar las resonancias no deseadas. Para el control del motor de la cabeza de alimentación se utiliza el módulo TMC2209, que asegura un funcionamiento silencioso, preciso y suave. La placa contiene elementos de protección contra descargas electrostáticas y sobretensiones, para garantizar una larga vida útil y un funcionamiento seguro. Los conectores están etiquetados para facilitar la conexión del motor, ventiladores, sensores, interruptores y elementos de luz. También es posible activar la resistencia de terminación de 120R, que puede ser requerida según la longitud del cableado del bus CAN. La alimentación puede seleccionarse a través de USB usando un puente, lo que es conveniente durante la configuración o ajuste de parámetros.
Características y ventajas principales:
-
Bus CAN para la transmisión de datos estable y segura con cableado sencillo.
-
Convertidor MAX31865 para mediciones muy precisas de los sensores PT100 y PT1000.
-
Chip ADXL345 para monitorear las vibraciones y compensarlas en el proceso de impresión.
-
Módulo TMC2209 para el control silencioso y preciso del motor de la cabeza de alimentación.
-
Elementos de protección contra descargas y sobretensiones para un funcionamiento seguro.
-
Alimentación conmutada a través de USB y posibilidad de activar la resistencia de terminación de 120R.
-
Conectores claramente etiquetados y fácil conexión.
-
Contenido del paquete: 1x placa de control EBB 36 CAN con MAX31865.
Instrucciones de instalación:
La placa se puede montar en el motor que controla la cabeza de alimentación utilizando tornillos estándar. Primero se conecta el bus CAN y se decide si es necesario activar la resistencia de terminación de 120R. Luego se conecta la alimentación, el motor, los ventiladores, los interruptores y los sensores de temperatura. El convertidor MAX31865 asegura una lectura precisa de los sensores PT100 y PT1000, que se conectan según el tipo de cableado de resistencia. Si es necesario alimentar a través de USB, se ajusta el puente a la posición correspondiente. Para medir las vibraciones, el chip ADXL345 se conecta mediante un cable de datos a la placa principal de la impresora. En el sistema Klipper, se configura posteriormente la comunicación CAN y se establecen los parámetros correspondientes.
Esta variante de la placa está destinada a usuarios más exigentes que necesitan mediciones de temperatura precisas y un control estable de la cabeza de alimentación. El convertidor MAX31865 mejora significativamente la calidad del control de temperatura, lo cual es importante al imprimir materiales que requieren una estabilidad de temperatura precisa. La placa simplifica el cableado, aumenta la fiabilidad del sistema y proporciona funciones que las placas base comunes no ofrecen. Es adecuada tanto para la modernización de modelos más antiguos como para nuevas construcciones donde se requiere alta precisión y resultados profesionales. Ofrece fácil instalación, alta compatibilidad y soluciones técnicas fiables para un uso prolongado.
